Жестко зафиксированные трубы в таких ситуациях могут деформироваться или разрушиться. Трещина спровоцирует протечку, серьезную аварию, устранение последствий которой потребует миллионных вложений. Решение проблемы – скользящие опоры.
Общее понятие

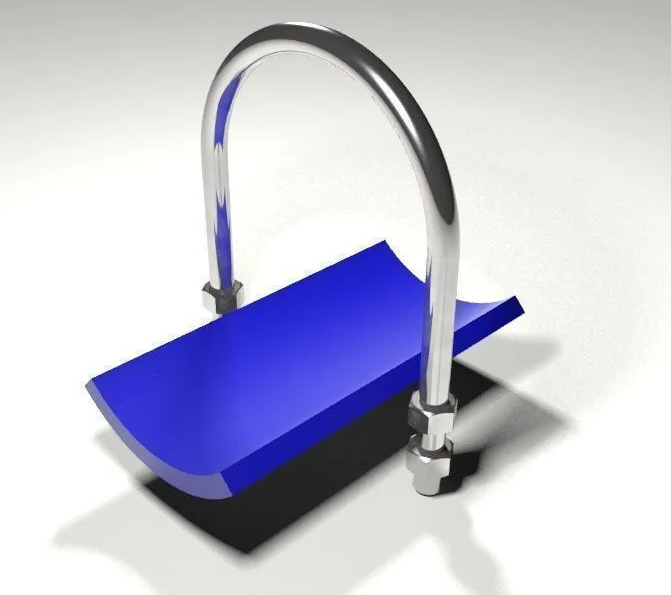

Скользящая опора – элемент, удерживающий трубопроводную систему в нужном положении, но не препятствующий ее осевым смещениям. Это позволяет компенсировать подвижки, вызванные механическими воздействиями, температурными расширениями и сжатиями.
Опора состоит из следующих элементов:
- Основание, выполняющее основную несущую функцию.
- Фиксатор, удерживающий трубу в заданной позиции.
- Уплотнитель, исключающий прямой контакт металлических деталей, способный привести к деформациям и другим повреждениям.
- Механический крепеж. Набор зависит от типа опоры: анкеры, болты, винты.
Классический материал для изготовления несущих деталей – углеродистая сталь, прочная и недорогая. Для защиты от коррозии металл окрашивают или покрывают цинком. Уплотнители выполнены из модифицированных полимеров, паронита и подобных материалов, адаптированных к термическим и механическим нагрузкам, не подверженных деформациям, устойчивых к появлению трещин.
Специфика монтажа
Правильность установки скользящих опор определяет надежность системы, ее устойчивость к механическим, термическим, атмосферным нагрузкам. Первый этап – подготовка. Задача специалистов – изучить проект, определить тип опор, соответствующий массе элементов, рельефу, климату местности, разработать схему их размещения.
Подготовка основания
Опоры монтируют на фундамент, для заливки или сборки которого придется подготовить траншеи и котлованы. Лучше механизировать этот процесс, привлечь тяжелую технику. На грунте малой и средней плотности работают экскаваторы, высокой – гидромолоты, разрушающие скальную породу.
При обустройстве фундамента важно строго контролировать его пространственное положение, исключить даже небольшие перекосы по вертикали и горизонтали. Они приводят к неравномерному распределению веса, могут обернуться серьезными деформациями, разрушением опор.
После сборки или твердения фундамента нужно вернуть ранее извлеченный грунт. Дополнительно рекомендуется его трамбовка, уплотнение для повышения прочности.
Установка опор
Опоры фиксируют на основании сваркой, хомутами, болтами. После крепления необходимо убедиться в прочности, отсутствии отклонений по горизонтали и вертикали. После установки опор начинается укладка трубопровода. Сегменты укладывают, прижимают. Для исключения прямого взаимодействия металлических деталей используют полимерные прокладки. Важно грамотно выставить зазоры. Они не должны быть слишком крупными, приводящими к лишней подвижности, и малыми, не обеспечивающими должных смещений.
Проверка
После завершения монтажных работ необходимо убедиться в правильности их выполнения. Недопустимы следующие ошибки:
- чрезмерно жесткая фиксация, ограничивающая подвижность;
- отсутствие прокладок, приводящее к прямому контакту металлических деталей;
- слишком большие расстояния между опорами, из-за чего трубы провисают.
Все найденные ошибки важно оперативно устранить. Исключить их можно ответственным подходом ко всем процессам, от проектирования до финального монтажа.
